产品型号

GD-D58

SD-D58

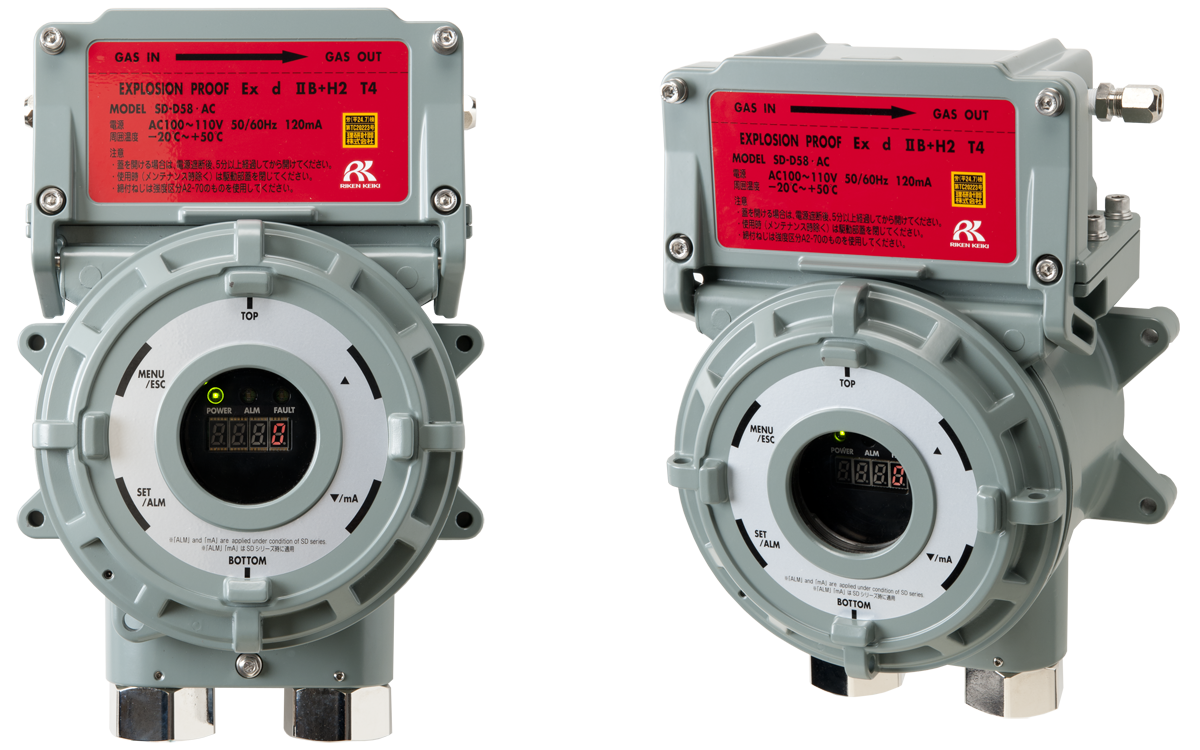

产品图片

原理及量程

催化燃烧式：0~100%LEL

检测对象

瓦斯、天然气、可燃性气体、有机溶剂气体（甲苯/二甲苯等）、有机废气、VOC

采样方式

泵吸式；采样流量1.0L/分钟以上

反应时间

T60：30s以内

连接电缆

CVVS 6芯电缆（2.0sq电缆2.0km以内）

CVVS-3芯电缆（1.25sq/2.0sq）

工作电源

DC24V±10%

DC24V±10%

显示方式

由外接控制器GP-5001/GP-147显示

红色LED数码管，显示数字或字母

输出信号

传感器直接输出（原始信号）

4~20mA

报警信号

由外接控制器GP-5001/GP-147输出

1级气体检测报警、故障报警，

2个指示灯，1组报警干接点

报警延迟

由外接控制器GP-5001/GP-147设定

3秒

报警设定

由外接控制器GP-5001/GP-147设定

1级报警点25%LEL（可改）

气体报警动作

由外接控制器GP-5001/GP-147输出

自动复位

气体报警显示

由外接控制器GP-5001/GP-147输出

红色报警灯（ALM）闪烁

故障报警类型

流量异常

系统异常、传感器异常、流量低下

故障报警响应

橙色故障灯（FAULT）闪烁，自动复位

橙色故障灯（FAULT）闪烁，自动复位

干接点样式

由外接控制器GP-5001/GP-147输出

常开型报警后闭合无源接点

干接点容量

由外接控制器GP-5001/GP-147输出

AC100V/0.5A，DC30V/1.5A（阻性负载）

工作环境

-20~+53℃；95%RH以下（非结露）

防爆认证

防爆结构（ExdIIB+H2T4）

防护等级

IP67相当

电气接口

G3/4”内螺纹（可转换）

尺寸重量

约197（W）×286（H）×140（D）mm；约5.8kg

标准配件

带流量指示的MC过滤器、专用接线工具、磁力棒（SD-D58）
